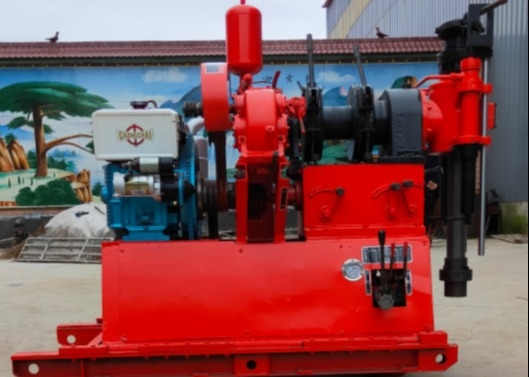

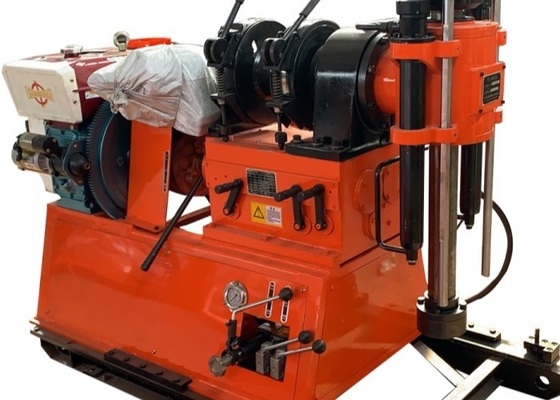

GY200 Maquinaria de perforación para pruebas de exploración de suelos
GY200 Estación de perforación para pruebas de suelo Introducción
Es una plataforma de perforación de ingeniería de estudio y construcción multipropósito portátil, adecuada para la exploración geológica de edificios industriales, civiles, ferrocarriles, puentes y proyectos hidroeléctricos,así como la construcción de agujeros de pilas de fundación de pequeño diámetro.
GY200 Estación de perforación para pruebas de suelo Datos técnicos
| Diámetro del agujero |
75,91,110,130,150,300 |
| Profundidad de perforación |
0 a 300 metros |
| Diámetro del tubo de perforación |
42,50, 60 mm |
| Rango de ángulos |
0° a 360° |
| Tamaño ((L*W*H) |
Se trata de una muestra de las características de las máquinas de ensayo. |
| Peso (sin la unidad de potencia) |
900 kg de peso |
| |
| Velocidad del husillo ((8 velocidades) |
53,92,145,200,250,435,668,947 r/min |
| Trazado del husillo |
500 mm |
| Velocidad máxima hacia arriba del husillo (sin carga) |
0.05m/s |
| Velocidad máxima hacia abajo del husillo (sin carga) |
0.067m/s |
| Fuerza máxima de alimentación del husillo |
36KN |
| Fuerza de elevación máxima del husillo |
49KN |
| Torque de salida máximo del husillo |
2500 N.m. |
| El sistema de elevación es el gancho. |
| Capacidad de elevación máxima (sólo cuerda) |
25KN |
| velocidad |
34, 59, 94, 129 r/min |
| Velocidad lineal del tambor de elevación (dos niveles) |
0.166, 0.331, 0.733, 1,465m/s |
| Diámetro de cableado |
12.5 mm |
| Capacidad de cableado |
30 metros |
| Bomba de aceite |
| Presión nominal |
16Mpa |
| El desplazamiento |
16 ml/día |
| Velocidad nominal |
Se aplicarán las siguientes medidas: |
| Potencia (motor o motor diésel) |
| Modelo (motor diésel) |
2100 |
| Potencia nominal |
17.6kw |
GY200 Estación de perforación para pruebas de suelo Características:
1Tiene un mecanismo automático de alimentación de presión de aceite para mejorar la eficiencia de la perforación y reducir el trabajo físico de los trabajadores;
2El mecanismo de sujeción de la bola se utiliza para reemplazar el mandril.
3. Equipado con un manómetro de presión para indicar la presión, que es conveniente para dominar la situación en el agujero;
4El mango está centralizado y fácil de operar;
5La estructura compacta, la plataforma de perforación, la bomba de agua y el motor diesel están instalados en una base, ocupando un pequeño área del aeropuerto.
6. ligero, de gran capacidad de descomposición, fácil de mover, adecuado para trabajar en zonas llanas o montañosas.
7La plataforma de perforación es adecuada para estudios generales, exploración geofísica, exploración de carreteras y edificios, etc.
8La aleación, la arena de acero y los trozos de partículas de acero se pueden seleccionar para la perforación de acuerdo con diferentes formaciones.
9Puede perforar arcilla arenosa y roca de grado 2-9.
GY200 Estación de perforación para pruebas de suelo Principio de perforación del núcleo
El principio de la máquina de perforación del núcleo es básicamente el mismo, y los componentes principales son la máquina de perforación, el tubo de perforación, la broca, etc.El taladro proporciona energía para conducir el tubo de perforación y taladro para perforar y obtener muestras de núcleo profundo. según las diferentes profundidades y estratos, correspondientes a los diferentes tipos de plataformas de perforación
Uso correcto de las pequeñas plataformas de perforación geofísicaCon el fin de garantizar la construcción normal de la plataforma de perforación y evitar las fallas tanto como sea posible,es importante saber el uso correcto de la plataforma de perforación, además de seleccionar una plataforma de perforación de buena calidad y rendimiento1En primer lugar, debe haber un primer paso esencial, es decir, la instalación y preparación de la plataforma de perforación.Las especificaciones de las cavernas pueden determinarse de acuerdo con el método de perforación.En general, cuando se perforan agujeros horizontales, la altura de la caverna es de 2,6-2,8 metros, cuando se perforan agujeros hacia arriba, y cuando se perforan agujeros hacia abajo o agujeros inclinados, la anchura de la caverna es de 2,5 metros,y la altura es 2.8-3 metros. 2. llevar las tuberías de aire y agua, las líneas de iluminación, etc., a la superficie de trabajo para su uso futuro. 3.Los extremos superior e inferior del pilar estarán acolchados con placas de madera., y el eje horizontal y el anillo de frenado se instalarán en el pilar de acuerdo con una cierta altura y dirección.fijado en el pilar según el ángulo requerido, y luego se ajustará la dirección del orificio del taladro.2En segundo lugar, el segundo paso clave es la inspección previa a la operación.comprobar cuidadosamente si las tuberías de aire y agua están firmemente conectadas y si hay fugas de aire y agua. 2. Compruebe si el inyector de aceite está lleno de aceite. 3. Compruebe si los tornillos, tuercas, juntas, etc. de cada pieza se han apretado y si la columna está firmemente enganchada.3, entonces, es el procedimiento de operación de perforaciónAl abrir, arranque primero el motor y tire de la manija del manipulador después de que la transferencia sea normal.y luego tire de la manija que controla el impactador a la posición de trabajo. Después de la perforación de la roca, la válvula de agua se puede abrir para mantener la mezcla de aire y agua en una proporción adecuada.inserte la horquilla en la ranura del tubo de perforación del portaherramientas, hacer que el motor invertir la placa corredera hacia atrás, desconectar la unión de la tubería de perforación, conectar la segunda tubería de perforación, y presionar hacia abajo para trabajar de forma continua
