150 metros Ingeniero Geotecnológico Exploración de minerales Rig de perforación de núcleo

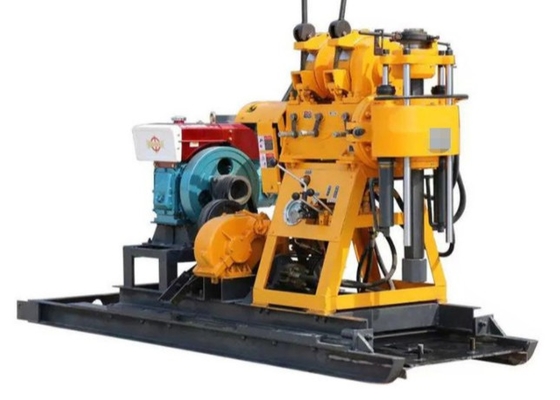

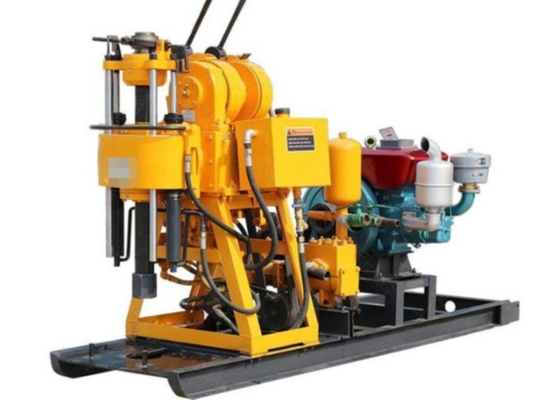

Introducción a la plataforma de perforación del núcleo de exploración Xy-1a
La plataforma de perforación Xy-1a es una plataforma de perforación portátil de alimentación hidráulica que es adecuada para la exploración geológica de ingeniería de edificios industriales y civiles, ferrocarriles, energía hidroeléctrica, transporte, puentes,Fundamentos de presas y otros edificios. Adecuados para trabajos en llanuras o zonas montañosas. Equipados con estructura de remolque o cargados en el chasis de la vía con una gran maniobrabilidad.
Parámetros de la plataforma de perforación de núcleo de exploración Xy-1a
|
Parámetros técnicos
|
|
Punto de trabajo
|
Parámetro
|
|
Profundidad de perforación
|
150 metros
|
|
Diámetro del tubo de perforación
|
F42 mm
|
Velocidad del eje vertical
|
Adelante:61;163;338;654
|
|
En el reverso:45
|
|
Torque del eje vertical
|
Las demás:
|
|
Fuerza de elevación del eje vertical
|
25KN
|
|
Fuerza de alimentación del eje vertical
|
20KN
|
|
Trazo en el eje vertical
|
500 mm
|
|
Diámetro del eje vertical a través del agujero
|
Φ46 mm
|
|
Fuerza de elevación máxima de una sola cuerda
|
15KN
|
|
Diámetro del cable de alambre
|
Φ9.3 mm
|
|
Aumentar la velocidad
|
0.2;0.52;1.05;2.06m/s
|
|
Configuración de potencia
|
Motor Y160M-4 ((11KW)
|
|
Motor diesel S1100 (con una potencia de 12,1 kW)
|
|
Las dimensiones (longitud × anchura × altura)
|
Las mediciones de la longitud de la banda son las siguientes:
|
|
Peso (excluida la potencia)
|
500 kg de peso
|
Ventaja de la plataforma de perforación del núcleo de exploración Xy-1a
(1) Fácil operación y alta eficiencia con la alimentación hidráulica
(2) Como el chuck tipo bola y la varilla de conducción, puede completar la rotación sin parar mientras el husillo se enciende de nuevo
(3) El indicador de presión del pozo de fondo puede ser observado y las condiciones del pozo controladas fácilmente
(4) Apagadas palancas, fáciles de manejar, seguras y fiables
(5) Tamaño compacto y peso ligero, fácil de montar, desmontar y transportar, adecuado para zonas de llanuras y montañas.
(6) El husillo de sección octogonal puede dar más par.
Rango de aplicaciones de las plataformas de perforación de núcleo Xy-1a
(1) Exploración geológica, investigación geológica de ingeniería y tipos de agujeros de estudio en estructuras de hormigón.
(2) Los trozos de diamante, los trozos de metal duro y los trozos de acero pueden seleccionarse para diferentes capas.
(3) La profundidad nominal de perforación es de 100 m con un diámetro de 75 mm y de 180 m con un diámetro de 46 mm.
La profundidad de perforación no podrá exceder el 110% de su capacidad. El diámetro máximo permitido del orificio inicial es de 150 mm.
Puntos de mantenimiento de las plataformas de perforación
Cuando la plataforma de perforación deje de funcionar durante un corto período de tiempo, se aplicará una pequeña presión de aire para evitar que los sedimentos invadan el interior del dispositivo de percusión de la plataforma.Si la plataforma de perforación deja de funcionar durante mucho tiempo, el dispositivo de percusión se elevará a 1-2 m del fondo del orificio para su fijación
