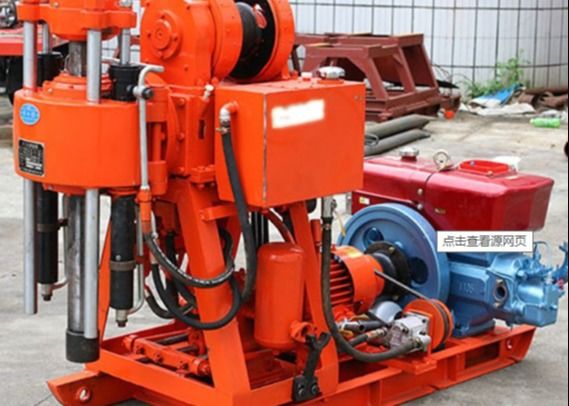

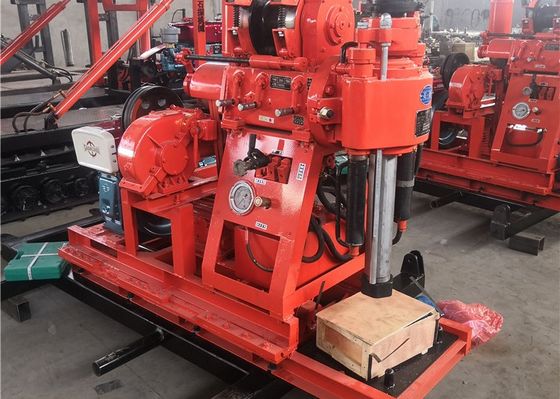

Máquina de perforación geológica XY-1A
Máquina de perforación geológica XY-1A Introducción
Se utiliza principalmente en la exploración de depósitos minerales sólidos y el estudio geológico de ingeniería, y los agujeros de inspección de varias estructuras de hormigón.Es una plataforma de perforación portátil de alimentación hidráulica, que es adecuado para la exploración geológica de ingeniería de edificios industriales y civiles, ferrocarriles, energía hidroeléctrica, transporte, puentes, cimientos de presas y otros edificios.Es un equipo de perforación portátil y multipropósito para investigación de ingeniería. Se utiliza principalmente para la investigación geológica general y de ingeniería de depósitos sólidos.Las piezas de aleación de diamantes y de grano de acero se pueden seleccionar para la perforación de acuerdo con diferentes estratos.Esta máquina también está diseñada para operaciones de perforación geotécnicaTambién es una excelente opción para operaciones de exploración minera, proporcionando un excelente rendimiento y fiabilidad.
Máquina de perforación geológica XY-1A Detalle técnico
| Diámetro de perforación (mm) |
75,91,110,130,150,300 |
| Profundidad de perforación (m) |
150,100,70,50,30 |
| Diámetro del tubo de perforación (mm) |
42,43 |
| Ángulo de perforación |
90 ~ 75 |
| Tamaño del equipo ((L * B * H) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso del equipo (excepto motor) |
540 |
| Las demás máquinas |
| Velocidad del husillo (cuatro marchas) (r/min) |
140,295,470,790,1010 |
| El desplazamiento del husillo ((mm) |
450 |
| Velocidad máxima de movimiento del husillo sin carga ((m/s) |
0.05 |
| Velocidad máxima de movimiento del eje sin caída de carga ((m/s) |
0.067 |
| Presión máxima de alimentación del husillo (KN) |
15 |
| Fuerza de elevación máxima del husillo (KN) |
25 |
| Torque de salida máximo del husillo ((KN• m) |
0.5 |
| El conjunto del cabrestante |
| La fuerza máxima de elevación del cabrestante (cuerdas únicas) ((KN) |
11 |
| Velocidad del carrete (r/min) |
36,76,121 |
| Velocidad de circunferencia del carrete ((m/s) |
0.31,0.66,1.05 |
| Diámetro del carrete (mm) |
140 |
| Diámetro de la cuerda de alambre (mm) |
9.3 |
| Densidad de las cuerdas de alambre (m) |
35 |
| Diámetro del freno ((mm) |
252 |
| ancho de banda de frenado (mm) |
50 |
Máquina de perforación geológica XY-1AVentajas:
1. cinco marchas, y la velocidad máxima puede alcanzar los 1045 r/min, mejorando la eficiencia del taladro
2Se adoptó una barra de perforación de 53 x 59, de alta rigidez y fuerte par de entrega.
3. la máquina está equipada con tecnología patentada nacional --- embrague cónico, con características de fuerte troque de transmisión, fácil operación y libre de mantenimiento.
4. para el cabrestante, utilizamos un gran módulo de engranaje planetario y añadimos un marco de apoyo, aumentando en gran medida la capacidad de elevación y frenado del cabrestante.
5Las puntas verticales están fijadas por cuatro grupos de rodamientos para garantizar que la máquina rotativa sea lo suficientemente rígida para la capa de grava y otras condiciones geológicas complejas.
Máquina de perforación geológica XY-1AProceso de accionamiento rotativo:
El motor diésel impulsa la polea triangular en el gusano para girar a través del gusano del reductor de acoplamiento.La polea de la correa en V está conectada por el embrague, y la potencia se transmite a la caja de cambios. Después de que la caja de cambios cambia de velocidad, los engranajes se enlazan con el eje de engranaje rotativo para conducir el pequeño engranaje esquemático,el engranaje grande y el eje vertical para girarSi el embrague está desconectado, el rotador se detiene.
El movimiento del cabrestante se transmite desde la caja de cambios, el engranaje de la caja de cambios está conectado al engranaje y sus tres velocidades se pueden transmitir al engranaje de transmisión del cabrestante.para hacer girar el eje del cabrestanteEl cabrestante puede ser levantado por la acción del mecanismo de engranaje planetario y el freno de retención
