Datos del producto:
Pago y Envío Términos:
|
Tipo: | Aparejo de taladro de la base | Tipo del poder: | Diesel |
---|---|---|---|
Peso:: | 480Kg | Uso: | agua bien, ferrocarriles, perforación de base |
Profundidad de la perforación: | el 150m | Dimensión (L*W*H): | 1450*970*1280 |
Diámetro del tubo de taladro: | 42/50 | Diámetro de agujero: | el 110m |
Ángulo de la perforación: | 90°-75° | Peso (sin unidad de poder): | 500kg |
Alta luz: | Plataforma de perforación de la correa eslabonada del chasis,Plataforma de perforación bien de la correa eslabonada,plataforma de perforación de la correa eslabonada de la profundidad del 150m |

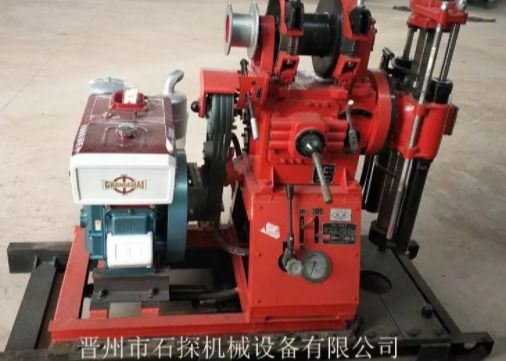

Correa eslabonada bien de la plataforma de perforación Gxy-1c que perfora a Rig Crawler Chassis Drilling Rig
Introducción a la plataforma de perforación:
Tipo | GXY-1 | |
Profundidad del agujero | el 150m | |
Diámetro de agujero | 110m m | |
Diámetro de agujero final | 75m m | |
Diámetro de las barras de taladro | Φ42/50mm | |
Ángulo de perforación | 90°-75° | |
Dimensión (L*W*H) | 1640*1030*1440m m | |
Peso (sin unidad de poder) | 500KG | |
Cabeza rotatoria | Velocidad rotatoria directa | 142; 285; 570 r/min |
Movimiento de alimentación | 450m m | |
Capacidad de elevación | 25kN | |
Capacidad de alimentación | 15kN | |
Max. Torque | el 1200N.m | |
Alzamiento | Velocidad de funcionamiento del tambor | 55; 110; 220 r/min |
Capacidad de elevación máxima, sola línea | 10KN | |
Diámetro de la cuerda de alambre de acero | 9.3m m | |
Capacidad del tambor | los 27m | |
Bomba de fango (de efecto simple horizontales) | Dislocación máxima | 77L/min |
Presión máxima | 1.2Mpa | |
Movimiento | el 100m | |
Movimiento por minuto | 96min | |
Diámetro del trazador de líneas | 80m m | |
Bomba de aceite (bomba de engranaje YBC-12/80) | Presión | 8Mpa |
Dislocación | 8ml/r | |
Velocidad | 1500r/min | |
Unidad de poder | Modelo Y132M-4 del motor eléctrico | 7.5KW, 1440r/min |
Modelo S1100 del motor diesel | 10.3KW, 2200r/min |
Las características principales son como sigue:
1. El aparejo tiene alta energía de entrada, el esfuerzo de torsión de alto rendimiento y capacidad de perforación fuerte.
2. La velocidad de alto rendimiento de la plataforma de perforación es principalmente conveniente para la perforación de base del diamante y dirigir la investigación geológica.
3. La plataforma de perforación se equipa de un rotor, y el cuerpo es un bastidor integral, que mejora la fuerza estructural.
4. Se equipa del mecanismo de alimentación hidráulico y de la tirada hidráulica que afianzan el mecanismo con abrazadera en el extremo superior del eje vertical para mejorar eficacia de perforación y para reducir intensidad de trabajo.
5. para ampliar la vida de la cabeza del poder, el control hidráulico de la cabeza del poder se utiliza para mover hacia atrás para hacer el movimiento del marco lejos del orificio.
6. La plataforma de perforación se equipa del tubo de taladro activo, que tiene altas eficacia, seguridad y confiabilidad de perforación.
7. El aparejo adopta el embrague de fricción normalmente cerrado del disco doble con la apertura flexible y operación y ajuste cerrados y convenientes.
8. La caja de cambios de la plataforma de perforación adopta la estructura de la caja de cambios del automóvil, la sola transmisión del manillar y el mecanismo del dispositivo de seguridad, así que es fácil actuar.
9. Si el taladro se separa de la bomba de agua y la bomba de agua y el taladro se equipa por separado de poder, el esfuerzo de torsión de la salida del taladro puede ser mejorado, especialmente al entrar en la perforación del agujero profundo, el poder no caerá, que causará la contradicción de la bomba de agua y evitará accidentes en el agujero.
10. La plataforma de perforación es compacta en la estructura, pequeña en volumen y luz en peso, con la parte más grande menos que 100kg, que es conveniente para el desmontaje y dirigir, y es conveniente para trabajar en áreas montañosas o montañosas.
11. Puede ser equipado del vibrador del agujero y del sistema de control grandes según la necesidad de mejorar la capacidad de manejar accidentes.
12. El aparejo se equipa de una torre del taladro del tubo ligero de los 7.0m con la estructura simple e instalación y dislocación convenientes.
