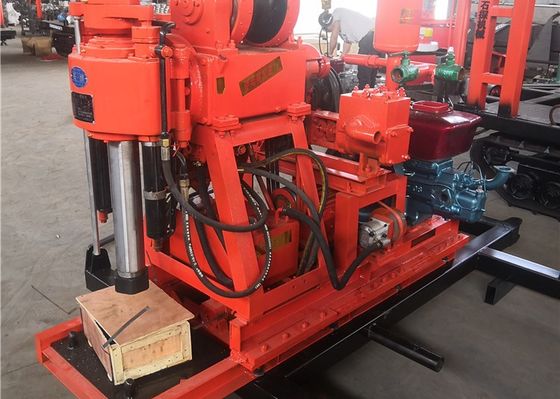

Máquina de perforación de núcleo ((150 m), perforación de pozos de agua, perforación hidráulica XY-1A
El equipo de perforación del núcleo XY-1ADescripción del producto:
La plataforma de perforación de núcleo XY-1A se utiliza ampliamente para perforar pozos de agua, pozos geotérmicos y de riego, investigación geotécnica, exploración minera, construcción de puentes, pozos geotérmicos, agujeros de explosión, etc.
El equipo de perforación del núcleo XY-1A.Parámetros técnicos:
| Principios básicos |
Profundidad de perforación (m) |
150 |
| Agujero de perforación (mm) |
Entre 75 y 300 |
| Agujero final (mm) |
75 |
| Diámetro del bastón (mm) |
42 por ciento |
| Ángulo de perforación (grado) |
75 a 90 |
| Tamaño ((LxWxH) mm |
1710 x 8500 x 1340 |
| Peso (kg) |
500 |
| El eje |
Velocidad del husillo (r/min) |
1010/790/470/295/140 y otros |
| Vehículo (mm) |
450 |
| Presión máxima (kN) |
15 |
| Fuerza de elevación (kN) |
25 |
| El elevador |
Fuerza de elevación máxima (kN) |
15 |
| Velocidad del tambor (r/min) |
121/76/36 de la misma fecha |
| Diámetro del tambor (mm) |
140 |
| Diámetro de la cuerda de acero (mm) |
9.1-12 |
| Capacidad de las cuerdas de acero |
35 |
| Diámetro del freno (mm) |
252 |
| ancho de banda de frenado (mm) |
50 |
| Bomba de aceite |
Modelo |
YB-20/125 y otros |
| Presión nominal (Mpa) |
12.5 |
| Cantidad de flujo (ml/r) |
20 |
| Velocidad nominal (r/min) |
1500 |
| Motor diésel |
Modelo |
Las condiciones de los vehículos de las categorías M1 y M2 no se aplican a los vehículos de las categorías M2 y M3. |
| Velocidad nominal (r/min) |
2200 |
| Potencia (Kw) |
13.3 |
Se aplicará el equipo de perforación del núcleo XY-1A
1La plataforma de perforación se utiliza principalmente para la perforación de agujeros tales como el estudio general y la exploración de depósitos minerales específicos y la exploración geológica de ingeniería.Agujeros de inspección para diversas estructuras de hormigón.
2Las brocas de diamante, aleación y acero se pueden seleccionar para perforar de acuerdo con diferentes formaciones.
3Cuando el diámetro del orificio final sea de 75 mm y 46 mm, la profundidad nominal de perforación será de 100 m y 180 m respectivamente, y la profundidad máxima no excederá del 110% de cada profundidad de perforación.El diámetro nominal de apertura es de 110 mm, y el diámetro máximo de la abertura podrá ser de 150 mm.
Principales características de la plataforma de perforación central XY-1A
1Equipado con un mecanismo de alimentación a presión de aceite, mejora la eficiencia de la perforación y reduce la intensidad de trabajo de los trabajadores.
2La plataforma de perforación está equipada con un mecanismo de sujeción de tipo abrazadera de bolas y una barra de perforación activa hexagonal que puede implementar la reversión de la barra sin parar, con alta eficiencia de trabajo, operación conveniente,y seguridad y fiabilidad.
3Equipado con un manómetro en la parte inferior del agujero para indicar la presión para controlar fácilmente la situación dentro del agujero.
4El funcionamiento centralizado del mango es conveniente.
5La plataforma de perforación tiene una estructura compacta, un pequeño volumen, un peso ligero, una gran capacidad de descomposición y es fácil de trasladar, adecuada para trabajar en llanuras o zonas montañosas.
El eje vertical adopta una estructura octogonal, que es más adecuada para la transmisión de par elevado.
1¿Para qué tipo de proyectos trabajarás?
Pozo de agua, pozo de perforación, exploración de núcleos, pilar de fundación, agujeros de explosión, proyecto de calor geotérmico u otros?
2Profundidad de perforación máxima que quieras.
100 m, 150 m, 200 m, 300 m, u otra profundidad.
3El diámetro mínimo y máximo del pozo que necesita.
Como el máximo de 200 mm, el mínimo de 75 mm.
4Condición geológica del sitio de trabajo si lo sabe.
¿Tierra blanda como tierra, barro, arena?
¿Tierra dura como rocas duras?
