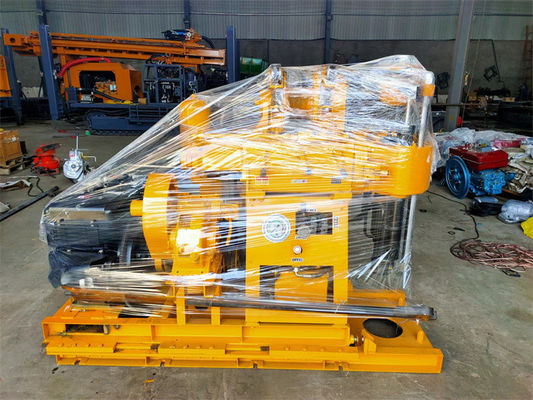

200 m Tipo de husillo Prueba geotécnica del suelo Máquina de perforación de perforación portátil
Características:
La plataforma de perforación de tipo GK-200 es una plataforma de perforación portátil de alimentación hidráulica de baja velocidad y alto par.
El ferrocarril, la energía hidroeléctrica, los puentes de tráfico, la fundación y otros edificios en la investigación geológica de ingeniería.
La perforación del núcleo geológico, estudio geofísico
Datos detallados de la plataforma de perforación GK-200:
| Especificación del equipo de perforación |
| Profundidad de perforación |
200 metros |
| Diámetro de perforación |
91 mm, 110 mm, 130 mm, 150 mm y 300 mm. |
| Diámetro de la varilla de perforación |
50 mm |
| Ángulo de perforación |
90°-75° |
| Las dimensiones ((L×W×H) |
Se aplicarán las siguientes medidas: |
| Peso |
880 kg/conjunto |
| Cabeza giratoria |
| Velocidad del eje |
115, 230, 505, 790, 1010 r/min |
| Trazado del husillo |
450 mm |
| Espinilla Dia. |
Φ65 mm (59x53 barras de perforación de tipo kelly) |
| Velocidad de desplazamiento hacia arriba del husillo vertical de perforación |
0.05m/s |
| Velocidad de desplazamiento hacia abajo del husillo vertical de perforación |
0.067m/s |
| Pulsera máxima del husillo |
15KN |
| Capacidad máxima de elevación del husillo |
25KN |
| Torque de salida máximo vertical |
1.5KN.m. |
| El elevador |
| Capacidad de elevación máxima (una sola cuerda) |
20KN.m. |
| Velocidad de rotación de elevación |
20Se aplicarán las siguientes medidas: |
| Velocidad lineal del tambor de elevación (dos niveles) |
0.17; 0.35; 0.73- 1,5 m/s |
| Diámetro del tambor |
de una longitud igual o superior a 140 mm |
| Diámetro del cable de alambre |
9.3 mm |
| Capacidad de cableado |
40 metros |
| Bomba de engranajes |
| Modelo |
YBC-12/125 |
| Presión nominal |
12.5Mpa |
| El desplazamiento |
20 ml/día |
| Velocidad nominal |
Se aplicarán las siguientes medidas: |
| Bomba de barro |
| El tipo |
BW-160 |
| El desplazamiento |
El valor de las emisiones de CO2 |
| Presión de trabajo |
1.3 Mpa |
| Infarto cerebral |
85 mm |
| Velocidad del eje de accionamiento |
951 r/min |
| Potencia de accionamiento |
5.88KW |
| Diámetro del tubo de entrada |
45 mm |
| Diámetro del tubo de salida |
38 mm
|
Descripción de la plataforma de perforación:
1- Construcción de perforación de los proyectos, por ejemplo, prospección, investigación geotécnica, ferrocarril, carretera, puerto, puente, conservación del agua y energía hidroeléctrica, túnel, pozo, construcción industrial y civil;
2- Perforación de núcleos, exploración minera, o exploración;
3. Perforación de pozos de agua de pequeño diámetro;
4. Instalación de tuberías geotérmicas para bombas de calor;
5- Perforación de agujeros de pequeño diámetro.
Las características del equipo de perforación:
1Con el mecanismo de alimentación hidráulica, mejora la eficiencia de la perforación, reduciendo la intensidad de trabajo de los trabajadores.
2La plataforma está equipada con una bola en un mecanismo de sujeción de cassette y una varilla de seis lados, la varilla se puede reemplazar sin apagado, alta eficiencia de trabajo operación conveniente, segura y confiable.
3. Equipado con indicador de presión del manómetro de fondo del agujero, y fácil de dominar el estado dentro del agujero.
4El mango centrado, operación conveniente.
5La máquina de perforación tiene las ventajas de una estructura compacta, un volumen pequeño, un peso ligero y un movimiento conveniente.
