Equipo de perforación geológica vertical para exploración de suelos de 150 metros Xy-1A

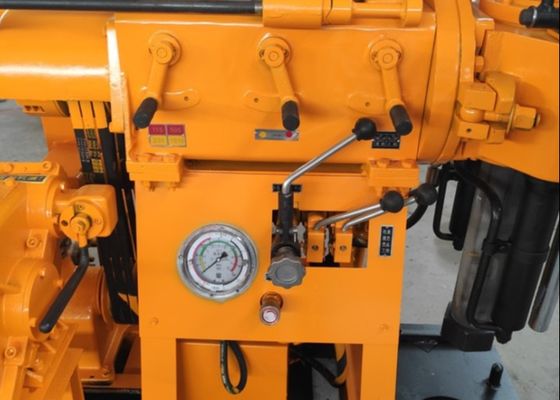

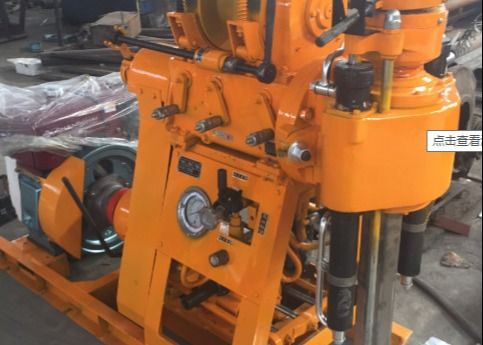

Equipo de perforación para pruebas de suelo XY-1A Introducción
Este equipo de perforación tiene una profundidad de perforación de 150 metros y un diámetro de orificio de 150 mm, lo que lo hace adecuado para la exploración geológica de ingeniería de edificios industriales y civiles, ferrocarriles, energía hidroeléctrica, transporte, puentes, cimientos de presas y otros edificios.
Datos técnicos del producto:
| Taladro |
Cabezal giratorio |
|
Profundidad de perforación
|
Máx. 150 m |
Velocidad del husillo
|
1010, 790, 470, 295, 140 (r/min) |
|
Diámetro del orificio
|
Máx. 150 m |
Carrera del husillo |
450 mm |
| Diámetro de la barra de perforación |
42 mm |
Avance del husillo |
Máx. 15 KN |
| Rango de ángulo |
90-75 |
Capacidad de elevación del husillo |
Máx. 25 KN |
| Bomba de aceite |
Bomba de agua |
| Modelo |
YBC-12/125 |
Modelo |
Bomba de pistón de acción simple reciprocante horizontal |
| Presión nominal |
12,5 Mpa |
Presión de trabajo |
Máx. 1,25 Mpa |
| Caudal |
8 ml/r |
|
|
| Velocidad nominal |
1500 r/min |
|
|
| Malacate |
Potencia (diésel) |
| Capacidad máxima de elevación |
15 KN |
Modelo (motor diésel) |
ZS1105 |
| Revolución del tambor de elevación |
121, 76, 36 (r/min)
|
Potencia nominal |
12,1 KW |
| Diámetro del tambor |
140 mm |
Velocidad nominal |
2200 r/m |
| PESO |
ALREDEDOR DE 600 KG |
| TAMAÑO |
1620*970*1560 mm |
.Equipo de perforación para pruebas de suelo XY-1A Ventajas
1) Se adopta el mecanismo de alimentación hidráulica para reducir la intensidad de la mano de obra de los trabajadores
(2) Se utiliza el mecanismo de sujeción de mordaza de bola para reemplazar el portabrocas, lo que permite invertir la barra sin detenerse
(3) Puede mover la máquina para dejar paso a la boca del pozo o abrir el girador para dejar paso a la boca del pozo.
(4) Peso ligero, fuerte descomponibilidad, fácil de mover, adecuado para la construcción en llanuras y zonas montañosas.
(5) El equipo de perforación es aplicable a la exploración geológica, exploración geofísica, exploración de cimientos de carreteras y edificios, perforación de barrenos para voladuras y otros proyectos de perforación.
(6) Se pueden seleccionar brocas de aleación, brocas de partículas de acero y brocas de diamante para perforar según las diferentes formaciones.
(7) Puede perforar arcilla arenosa de grado 2 ~ 9 y roca madre meteorizada.
(8) La profundidad de perforación nominal es de 150 m, y la profundidad no debe exceder los 150 m. El diámetro de apertura nominal es de 110 mm, el diámetro de apertura admisible es de 150 mm
Procedimiento de muestreo de suelo
Divida el campo en diferentes unidades homogéneas basándose en la observación visual y la experiencia del agricultor.
Retire la hojarasca superficial del lugar de muestreo.
Conduzca el barreno hasta una profundidad de arado de 15 cm y extraiga la muestra de suelo.
Recoja al menos de 10 a 15 muestras de cada unidad de muestreo y colóquelas en un cubo o bandeja.
Si no se dispone de barreno, haga un corte en forma de 'V' hasta una profundidad de 15 cm en el lugar de muestreo con una pala.
Retire gruesas láminas de suelo de arriba a abajo de la cara expuesta del corte en forma de 'V' y colóquelas en un recipiente limpio.
