200m Tipo de husillo Prueba geotécnica del suelo Máquina de perforación de perforación portátil

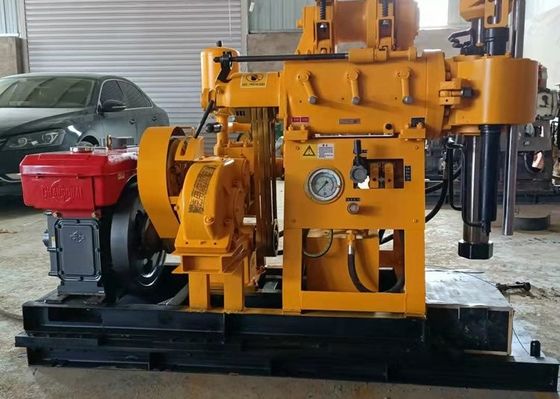

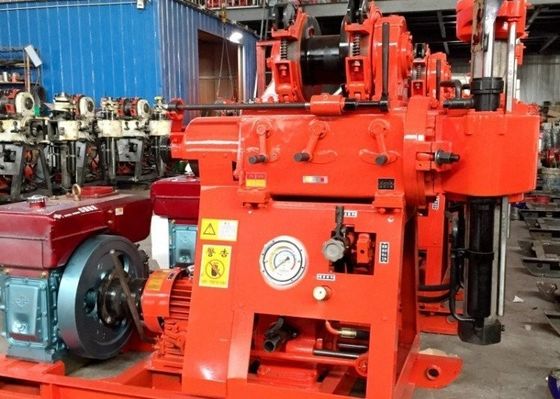

Introducción a la plataforma de perforación GK-200
La plataforma de perforación hidráulica GK-200 es una máquina de perforación muy funcional, utilizada principalmente para la perforación y exploración de pozos de agua.Generalmente utilizan una broca de núcleo de diamante para la roca dura y una broca de núcleo de aleación para la arcilla., es una máquina de perforación de pozo económica y práctica
Parámetro de especificación del equipo de perforación GK-200:
| El equipo de perforación |
| Diámetro de perforación (mm) |
75,91,110,130,150,300 |
| Profundidad de perforación (m) |
200,150,100,70,50,30 |
| Diámetro del tubo de perforación (mm) |
42,50 |
| Ángulo de perforación |
90 ~ 75 |
| Tamaño del equipo ((L * B * H) |
Se aplicará el procedimiento siguiente: |
| Peso del equipo (excepto motor) |
700 |
| Dispositivo móvil |
| Duración de movimiento |
350 mm |
| Deja la distancia |
300 mm |
| Las demás máquinas |
| Velocidad del husillo (cuatro marchas) (r/min) |
115,230,505,1010 |
| El desplazamiento del husillo ((mm) |
450 |
| Velocidad máxima de movimiento del husillo sin carga ((m/s) |
0.05 |
| Velocidad máxima de movimiento del eje sin caída de carga ((m/s) |
0.067 |
| Presión máxima de alimentación del husillo (KN) |
15 |
| Fuerza de elevación máxima del husillo (KN) |
25 |
| Torque de salida máximo del husillo ((KN• m) |
1.5 |
| El conjunto del cabrestante |
| Fuerza de elevación máxima del cabrestante (sólo cuerda) |
20 |
| Velocidad del carrete (r/min) |
20,39,85,170 |
| Velocidad de circunferencia del carrete ((m/s) |
0.172,0.345,0.738,1.476 |
| Diámetro del carrete (mm) |
140 |
| Diámetro de la cuerda de alambre (mm) |
9.3 |
| Densidad de las cuerdas de alambre (m) |
40 |
| Diámetro del freno ((mm) |
278 |
| ancho de banda de frenado (mm) |
50 |
| Bomba de aceite |
| Tipo de bomba de aceite |
YBC -20/125 |
| Presión nominal (Mpa) |
12.5 |
| Flujo nominal ((ml/r) |
20 |
| Velocidad nominal ((r/min) |
800 a 2500 años |
| Motor o motor de diésel |
| Motor diésel |
1115 |
| Potencia nominal (KW) |
16.2 |
| Velocidad nominal (r/min) |
2200 |
| Presión nominal (Mpa) |
12.5 |
| Tipo de motor |
Y160M - 4 |
| Potencia nominal (KW) |
11 |
| Velocidad nominal (r/min) |
1460 |
Aplicación de la plataforma de perforación hidráulica de núcleos de diamantes GK-200:
Esta máquina de perforación de pozos se utiliza principalmente para el estudio geológico y la exploración, la exploración básica para carreteras y edificios de gran altura, agujeros de inspección para diversas estructuras de hormigón,embankment de los ríos, agujeros de lechado, lechado directo, pozos civiles y climatizadores centrales a temperatura del suelo.
Ventajas de la plataforma de perforación de núcleos de diamantes hidráulicos GK-200:
1Sistema de control hidráulico, fácil de operar
2, potencia del motor diesel, conveniente de usar, especial en zonas no eléctricas y lejanas
3, dos ruedas montadas, puede ser arrastrado por camioneta o tractor, fácil de mover a cualquier lugar
4Puede perforar en tierra, arena, grava, rocas gruesas, mármol y cualquier otro suelo duro, etc.
5Se utiliza principalmente para la perforación de pozos de agua para riego agrícola / industrial, prueba de suelo, prueba SPT, toma de muestras de tierra, exploración geo-técnica, encuesta de suelo, etc.
6El soporte de retención está instalado en el elevador para formar una estructura de soporte de doble rueda, puede soportar un fuerte golpe.
7"Cuadro vertical cuatro pares de rodamientos posicionados para asegurar que la máquina giratoria tenga una respuesta rígida suficiente a la capa de grava, las condiciones geológicas complejas.
8"Esta máquina de perforación adopta tecnología patentada nacional de embrague cónico, con características de fuerte par de transmisión, fácil de operar, libre de mantenimiento.
9Se adopta una palanca de accionamiento de 53x59, alta rigidez, fuerte par de entrega.
