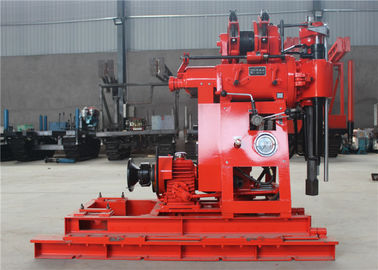

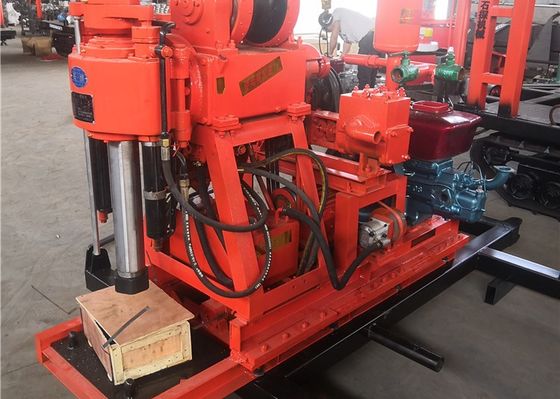

Excavadora de núcleo hidráulico portátil de 180 m de profundidad para exploración geológica
Aplicación de la plataforma de perforación de núcleo GK200
La plataforma de perforación GK-200 se desarrolla para sintetizar las ventajas de varias plataformas de perforación.El nuevo tipo de plataforma de perforación de agujeros poco profundos se utiliza principalmente en el estudio geológico de ingeniería y en segundo lugar se utiliza en la perforación del núcleo.
Parámetro del equipo de perforación del núcleo GK200
|
Parámetro técnico
|
|
|
Profundidad de perforación:200 m Diámetro del agujero:75-300 mm
Diámetro del tubo de perforación: 42 mm Ángulo de perforación: 90°-75°
Las dimensiones de la plataforma (longitud * anchura * altura):1570×697×1360 (mm)
Peso (sin poder): 550 kg
|
Dispositivo para mover la plataforma
|
Distancia de movimiento:350 mm
Distancia desde el puerto: 300 mm
|
|
|
Velocidad vertical (cuatro pasos):71,182,310,790 r/min
Viaje vertical: 450 mm
La carga vertical a la velocidad máxima de movimiento:0.05m/s
Velocidad de reducción de la carga vertical máxima:0.067m/s
Fuerza máxima de alimentación:15KN Gravedad vertical máxima:25KN
Torque de salida máximo vertical:1.5KN.m.
|
|
|
Diámetro del freno: 288 m Ancho de banda del freno: 50 m
La capacidad de elevación máxima del elevador (cuerdas únicas):20KN
Velocidad de la circunferencia del tambor:0.172,0.345,0.738,1.476m/s
Velocidad del tambor:20,39,85Diámetro del tambor: 140 mm
El diámetro del cable de alambre:9.3 mm Capacidad de la cuerda de alambre: 40m
|
|
|
El modelo:YBC-12/80 Presión nominal:8MPa Velocidad nominal:1500 r/min Flujo:8ml/r
|
|
|
El modelo del motor diesel: ZS1105-1 potencia: 12.1KW
Velocidad nominal: 2200 r/min
Modelo del motor: Y160-4
Potencia nominal: 11 kW Velocidad nominal: 1460 r/min
|
Aplicación de la plataforma de perforación de núcleo GK200
1.1 Investigación geológica de ingeniería de ferrocarriles, hidroeléctricos, tráfico, puentes, cimientos de presas y otros edificios.
1.2 Perforación geológica del núcleo, prospección física.
1.3 Confucio de colada pequeña, perforación de agujeros.
1.4 Perforación de pozos pequeños.
La plataforma de perforación está equipada con un mecanismo de bendición de tarjetas montado en una bola con seis barras de perforación activas laterales.Y tiene las ventajas de una alta eficiencia de trabajoEs compacto, pequeño, ligero, resistente a la descomposición y fácil de quitar.
GK200 Base de perforación Precauciones para la perforación en el patio
1Considere si la profundidad del pozo es razonable.
En primer lugar, debemos investigar si hay cables, alcantarillas y otras instalaciones bajo tierra, y evitar daños innecesarios.
2La conveniencia, la salud y otros problemas deben ser considerados.
Después de perforar el pozo, encontrar un poco de carbón y tirarlo en el pozo con una bolsa y presionar en el fondo del pozo para absorber las toxinas extrañas.Puedes poner algunos peces pequeños abajo, que es una buena manera de comprobar la seguridad de la calidad del agua.
3El pozo no debe ser demasiado profundo, debe estar por encima del suelo y debe estar cerrado con ladrillos y piedras.hacer que las personas se sientan más seguras y evitar peligros innecesarios.
