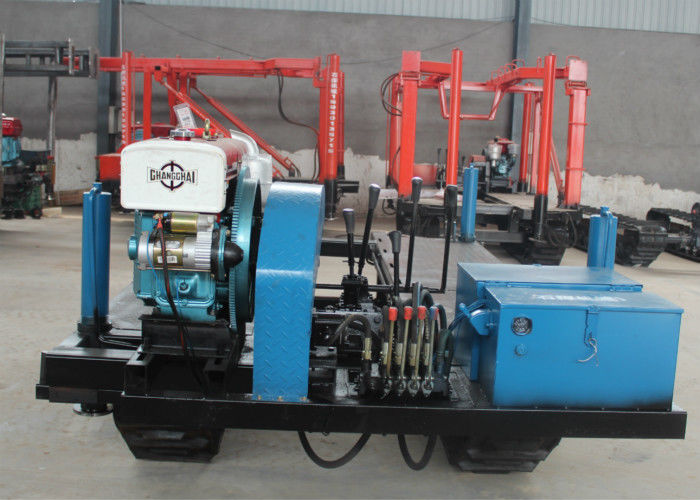

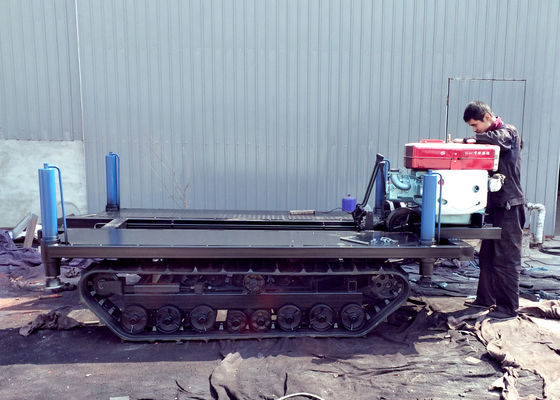

Vehículo de transporte de plataforma de orugas para equipo de perforación hidráulica de chasis de orugas
Atributos del producto
| Tipo |
Equipo de perforación geológica |
| Número de modelo |
plataforma de orugas |
| Dimensión (L×A×H) |
3,3 m × 1,85 m × 0,6 m |
| Uso |
Geología de ingeniería / Pozo de petróleo |
| Voltaje |
380V |
| Peso |
1500 kg |
Descripción del producto
Máquina de perforación geológica de alimentación hidráulica, equipos de perforación de pozos de agua móviles XY-2
Especificaciones clave
- Equipo de perforación de alimentación hidráulica
- Relevamiento geológico de ingeniería, hidrología, pozos de agua, edificios altos, presas, puertos, puentes, exploración petrolera
- Potente, flexible y de fácil mantenimiento
- Taladro de núcleo pequeño y ligero
Características
- Dispositivo de desplazamiento de orugas integrado, bomba de lodo, panel de control en una unidad completa
- El sistema hidráulico impulsa el desplazamiento, el soporte de la base y el aterrizaje del mástil para una fácil operación
- La fácil movilidad en el sitio mejora la eficiencia de perforación y reduce la intensidad del trabajo
- Función de aterrizaje y plegado del mástil para un transporte conveniente
- Transmisión de 8 velocidades con amplio rango de velocidad y alto par a bajas velocidades
- Dos velocidades de marcha atrás para el manejo de accidentes
- La carrera de avance del husillo de 600 mm mejora la eficiencia de perforación y reduce los problemas de la broca
- La bomba de aceite de doble engranaje reduce el consumo de energía y la temperatura del sistema hidráulico
Especificaciones técnicas
| Profundidad de perforación |
350 m |
| Velocidad del husillo (adelante) |
65; 114; 180; 248; 310; 538; 849; 1172 r/min |
| Velocidad del husillo (reversa) |
51; 242 r/min |
| Par máximo del husillo |
2900 N·m |
| Fuerza máxima de tracción |
60 kN |
| Carrera del husillo |
600 mm |
| Fuerza máxima de elevación |
30 kN |
| Diámetro interior del husillo |
76 mm |
| Carrera del cilindro de retracción |
304 mm |
| Distancia del agujero |
140 mm |
| Unidad de potencia (opción) |
Motor eléctrico 22 kW; Motor diésel 30 kW |
| Fuerza máxima de tracción de la oruga |
20,3 kN |
| Velocidad de desplazamiento de la oruga |
1,2 km/h |
| Pendiente de la oruga |
≤ 20° |
| Presión específica sobre el terreno de la oruga |
0,06 MPa |
| Altura del mástil |
8 m |
| Carga de elevación del gancho |
29,4 kN |
| Carga estática máxima de la viga de la grúa |
58,8 kN |
| Cantidad de poleas del bloque de corona |
2 piezas |
| Ángulo de aterrizaje del mástil |
0° - 90° |
| Dimensiones generales (transporte) |
4320 × 2104 × 2995 mm |
| Dimensiones generales (perforación) |
3816 × 2104 × 8536 mm |
Aplicaciones
La máquina de perforación hidráulica de orugas para pozos poco profundos a medios se desarrolla basándose en el equipo de perforación de núcleo XY-2, integrando el equipo de perforación, la oruga, el mástil, la bomba de lodo y el panel de control en una unidad completa. Este equipo se utiliza principalmente para:
- Exploración mineral
- Estudios geológicos de ingeniería
- Estudios hidrogeológicos
- Perforación de pozos de agua
- Perforación de pozos de inyección de pilotes
Es especialmente adecuado para aplicaciones que requieren reubicaciones frecuentes entre pozos de perforación cercanos. Este equipo de perforación integrado y modular ofrece una migración rápida.
