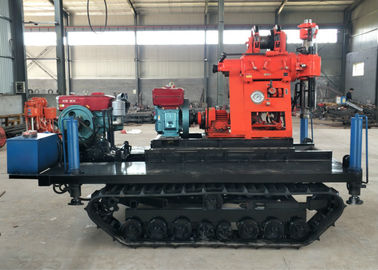

Taladro de ingeniería portátil para perforación de fabricación XY-1B
El taladro XY-1B es un taladro ligero de eje vertical de alta velocidad para exploración de ingeniería, y ha sido ampliamente aplicado a la geoexploración de la industria, construcción civil, ferrocarril, puente, ingeniería hidroeléctrica, etc.
Características:
- 1. Se caracteriza por su alta velocidad de rotación y es aplicable a la perforación de núcleos con broca de diamante de pequeño calibre.
- 2. Su cabrestante adopta una combinación de cono de fricción y engranaje planetario, con estructura avanzada. Es adecuado para perforación percusiva.
- 3. Alimentación hidráulica, fácil de operar y alta eficiencia de perforación.
- 4. Su estructura es compacta y la bomba está montada en el bastidor inferior del taladro, lo que ocupa un área menor.
- 5. La mesa giratoria adopta un rango de cambio de ángulo de ranura en T; por lo tanto, el taladro es capaz de perforar con varias inclinaciones.
- 6. Sin exposición de engranaje cónico en la apertura de la caja, lo que permite la precisión y fiabilidad de la caída de los engranajes, libre de cualquier contaminación y con una larga vida útil.
Datos básicos:
| Profundidad de perforación |
75 120 150m |
| Diámetro del agujero de apertura |
130 75 46mm |
| Diámetro del tubo de perforación |
42mm |
| Ángulo giratorio del husillo |
0-360 grados |
| Peso bruto de la máquina de perforación (sin motor) |
480kg |
| Dimensión (largo x ancho x alto) |
1800 x 835 x 1150 mm |
| Plato giratorio |
| Velocidad de rotación |
140 305 480 1050 r/min |
| Par máximo |
550N*m |
| Carrera de accionamiento |
400mm |
| Fuerza máxima de accionamiento del cilindro |
20.000N |
| Fuerza máxima de elevación del cilindro |
30.000N |
| Elevador |
| Capacidad de elevación |
10.000N |
| Velocidad de la línea del carrete |
0.40 0.87 1.48 3.23 m/s |
| Diámetro del carrete |
100mm |
| Diámetro de la cuerda |
9.3mm |
| Capacidad de la cuerda |
18m |
| Bomba de aceite |
| Tipo |
Bomba de aceite de rueda CBF-F420-ALPL |
| Cilindrada |
14Ml/r |
| Normal Velocidad nominal : |
2500r/min |
| Presión normal: |
20MPa |
| Bomba de lodo |
| Modelo |
|
| Caudal |
100L/min |
| Presión máxima de funcionamiento |
1.5Mpa |
| Potencia Motor Motor diésel |
| Tipo |
Y160M-4 |
Changchai ZS1100 |
| Potencia nominal |
11KW |
12.1KW |
| Velocidad nominal |
1460r/min |
2200r/min |
| peso |
123kg |
155kg |
