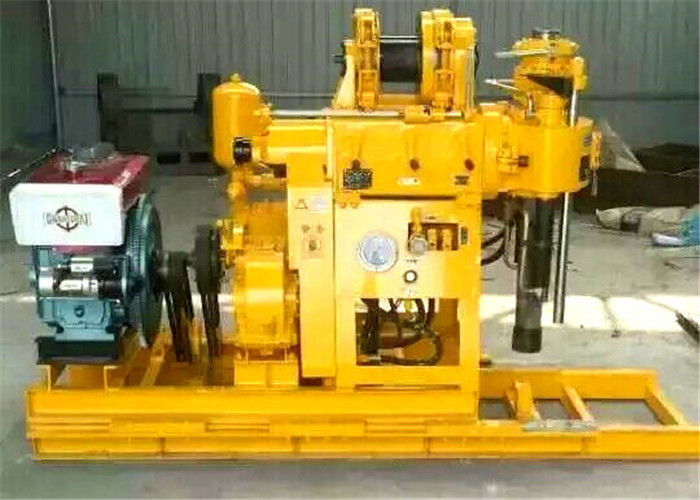

Resumen del producto
La plataforma de perforación GK-180-1 combina las mejores características de varios sistemas de perforación, optimizados para aplicaciones de perforación de agujeros poco profundos.Diseñados principalmente para estudios geológicos de ingeniería con capacidad secundaria para operaciones de perforación de núcleo.
Principales aplicaciones
- Investigación geológica de ingeniería para ferrocarriles, proyectos hidroeléctricos, infraestructuras de transporte, puentes y cimientos de presas
- Perforación de núcleos geológicos y prospección física
- Aplicaciones para agujeros de lechado pequeños y agujeros de perforación
- Operaciones de perforación de pozos de agua a pequeña escala
Este equipo cuenta con un mecanismo de bendición de tarjetas montado en una bola con barras activas de perforación de seis lados, lo que permite un funcionamiento continuo sin parar para los cambios de barras.conveniencia de funcionamientoSu diseño compacto ofrece una excelente portabilidad con fácil desmontaje y transporte.
Parámetros técnicos
Especificaciones de las plataformas de perforación
| Diámetro de la perforación (mm) |
75, 91, 110, 130, 150, 300 |
| Profundidad de perforación (m) |
180, 150, 100, 70, 50, 30 |
| Diámetro del tubo de perforación (mm) |
42, 50 |
| Ángulo de perforación (°) |
90 a 75 |
| Las dimensiones del equipo (L × W × H) |
Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| Peso del equipo (excluido el motor) |
595 kg |
Especificaciones del girador
| Velocidad del husillo (cuatro marchas) (r/min) |
71, 182, 310, 790 |
| Presión máxima de alimentación del husillo (KN) |
15 |
| Fuerza de elevación máxima del husillo (KN) |
25 |
| Torque de salida máximo del husillo (KN•m) |
1.5 |
El montaje del cabrestante
| Fuerza de elevación máxima del cabrestante (sólo cuerda) |
20 KN |
| Velocidad del carrete (r/min) |
20, 39, 85, 170 |
| Velocidad de circunferencia del carrete (m/s) |
0.172, 0.345, 0.738, 1.476 |
| Diámetro del carrete (mm) |
140 |
| Diámetro de la cuerda de alambre (mm) |
9.3 |
| Duración de la cuerda de alambre (m) |
40 |
| Diámetro del freno (mm) |
278 |
| ancho de banda de frenado (mm) |
50 |
Bomba de agua
| Tipo de bomba |
Con un cilindro único horizontal de doble acción |
| Disposición máxima (motor) (L/min) |
95 (77) |
| Presión de trabajo (Mpa) |
1.2 |
| Diámetro del cilindro (mm) |
80 |
| La velocidad de marcha del pistón (mm) |
100 |
| Presión máxima admisible (Mpa) |
1.2 |
Bomba de aceite
| Tipo de bomba de aceite |
YBC -20/125 |
| Presión nominal (Mpa) |
12.5 |
| Flujo nominal (ml/r) |
20 |
| Velocidad nominal (r/min) |
800 a 1500 años |
Opciones de energía
| Motor diésel |
ZS 1115 |
| Potencia nominal (KW) |
16.2 |
| Velocidad nominal (r/min) |
2200 |
| Presión nominal (Mpa) |
11 |
| Tipo de motor |
Y160 - 4 |
