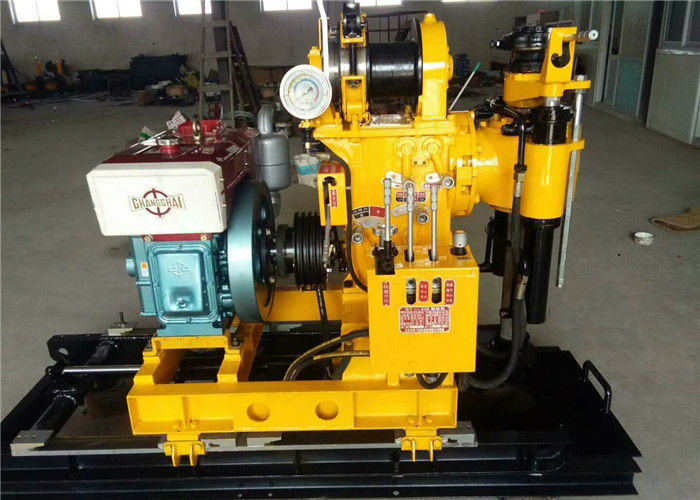

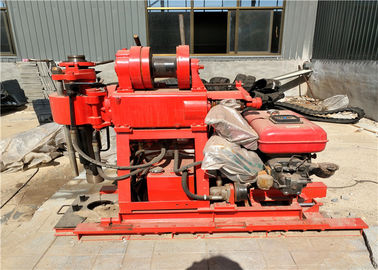

Equipo de perforación de agujeros de agua XY-1A
Introducción:
El equipo de perforación XY-1APara satisfacer las necesidades de diferentes consumidores con un uso práctico ampliamente, avanzamos XY-1A, una plataforma de perforación, que se agrega con bomba de agua.La bomba de agua y el motor diesel están instalados en la misma base..
1.1.1 La plataforma es adecuada para exploración y prospección, exploración geofísica, carreteras y edificios y otros proyectos de exploración y perforación de agujeros explosivos.
1.1.2 Las piezas de perforación pueden elegirse de acuerdo con diferentes estratos.
1.1.3- Adecuado para la arcilla arenosa de 2 a 9 grados y roca de base.
1.1.4 Profundidad nominal de perforación de 100 m, la más profunda no podrá exceder de 120 m. Diámetro nominal del orificio de 110 mm, apertura máxima recta Diámetro permitido de 130 mm, diámetro del orificio final de 75 mm,profundidad de perforación según las condiciones del suelo.
Características
1.2.1 Mecanismo hidráulico de alimentación automática, mejora la eficiencia de la perforación, reduce el trabajo manual.
1.2.2. Mecanismo de retención de la bola en lugar de utilizar el chuck, puede implementar sin parar por la palanca, fácil de operar, seguro y confiable.
1.2.3Con el medidor de presión del agujero inferior indica la presión, fácil de captar situación del agujero.
1.2.4 El mango centralizado, fácil de operar.
1.2.5. ligero, descomponible y resistente, fácil de mover, adaptado a las llanuras o zonas montañosas.
2.1Parámetros básicos
| Diámetro del agujero |
75,91,110,130,150,300 mm |
| Profundidad de perforación |
200,150,100,70,50, 30m |
| Diámetro del tubo de perforación |
42,50, 60 mm |
| Rango de ángulos |
90°-75° |
| Tamaño¿Qué quieres decir?) |
1433*697*1273 mm |
| Peso (sin la unidad de potencia) |
525 kg |
| Las demás máquinas |
| Velocidad del husillo (cuatro velocidades) |
71, 142, 310, 620 r/min |
| Trazado del husillo |
450 mm |
| Velocidad máxima hacia arriba del husillo (sin carga) |
0.05m/s |
| Velocidad máxima hacia abajo del husillo (sin carga) |
0.067m/s |
| Fuerza máxima de alimentación del husillo |
15KN |
| Fuerza de elevación máxima del husillo |
25KN |
| Torque de salida máximo del husillo |
1.25KN.M. |
| El sistema de elevación es el gancho. |
| Capacidad de elevación máxima (sólo cuerda) |
15KN |
| velocidad |
19, 38, 84, 168 r/min |
| Velocidad lineal del tambor de elevación (dos niveles) |
0.166, 0.331, 0.733, 1,465m/s |
| Dia del tambor |
de una longitud igual o superior a 140 mm |
| Diámetro de cableado |
9.3m |
| Capacidad de cableado |
35 metros |
| Dia de freno |
252 mm |
| Ancho del cinturón de freno |
50 mm |
| Bomba de aceite |
| Modelo |
YBC-12/125 |
| Presión nominal |
12.5Mpa |
| El desplazamiento |
12 ml por día |
| Velocidad nominal |
Se aplicarán las siguientes medidas: |
| Potencia (motor o motor diésel) |
| Modelo (motor diésel) |
ZS1115 |
| Potencia nominal |
16.2kw |
| Velocidad nominal |
Se aplicarán las siguientes medidas: |
| modelo (motor) |
Y160 a 4 |
| Potencia nominal |
11 kW |
| Velocidad nominal |
Se aplicarán las siguientes medidas: |
