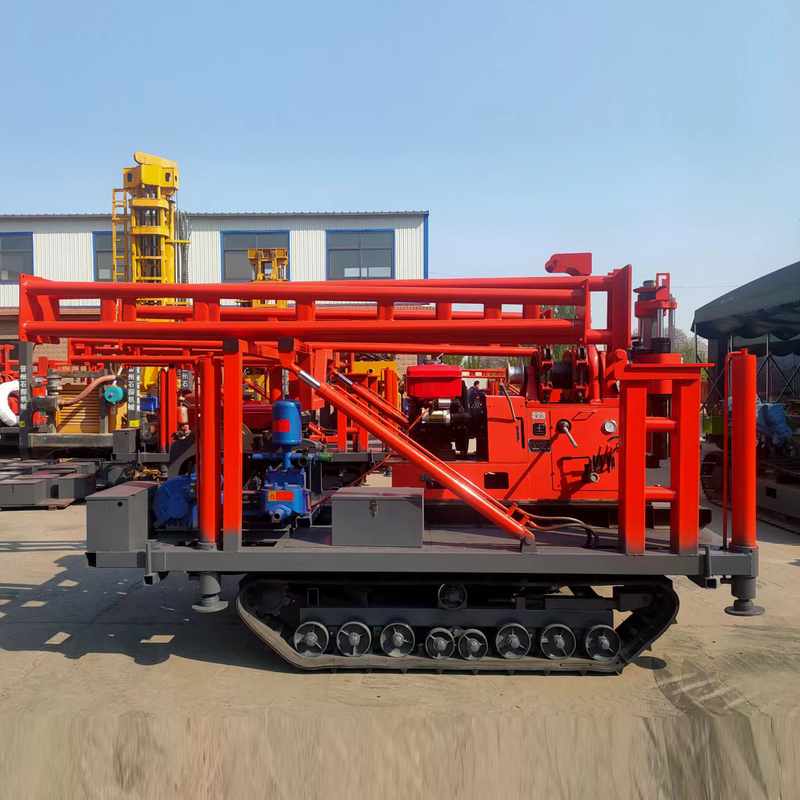

El equipo de perforación montado en un rastreador de 200 m de profundidad
Introducción del producto
Este es un tipo de taladro de alimentación hidráulica ampliamente utilizado, que tiene las características de gran potencia, gran fuerza de elevación (2T) y alto par de transmisión.es un equipo de perforación ligero con agujeros poco profundos con alimentación a presión de aceite. Adecuado para la exploración del censo, la exploración geofísica, la exploración de carreteras y edificios, y la perforación de pozos pequeños.
Parámetro técnico del producto
| Modelo de la plataforma de perforación |
| Diámetro de perforación (mm) |
75,91,110,130,150,300 |
| Profundidad de perforación (m) |
200,150,100,70,50,30 |
| Diámetro del tubo de perforación (mm) |
42,50 |
| Ángulo de perforación |
90 ~ 75 |
| Tamaño del equipo ((L * B * H) |
Se aplicará el procedimiento siguiente: |
| Peso del equipo (excepto motor) |
700 |
| Dispositivo móvil |
| Duración de movimiento |
350 mm |
| Deja la distancia |
300 mm |
| Las demás máquinas |
| Velocidad del husillo (cuatro marchas) (r/min) |
115,230,505,1010 |
| El desplazamiento del husillo ((mm) |
450 |
| Velocidad máxima de movimiento del husillo sin carga ((m/s) |
0.05 |
| Velocidad máxima de movimiento del eje sin caída de carga ((m/s) |
0.067 |
| Presión máxima de alimentación del husillo (KN) |
15 |
| Fuerza de elevación máxima del husillo (KN) |
25 |
| Torque de salida máximo del husillo ((KN• m) |
1.5 |
| El conjunto del cabrestante |
| Fuerza de elevación máxima del cabrestante (sólo cuerda) |
20 |
| Velocidad del carrete (r/min) |
20,39,85,170 |
| Velocidad de circunferencia del carrete ((m/s) |
0.172, 0.345, 0.738, 1.476 |
| Diámetro del carrete (mm) |
140 |
| Diámetro de la cuerda de alambre (mm) |
9.3 |
| Densidad de las cuerdas de alambre (m) |
40 |
| Diámetro del freno ((mm) |
278 |
| ancho de banda de frenado (mm) |
50 |
| Tipo de bomba |
Con un cilindro único horizontal de doble acción |
| Se aplicarán las siguientes medidas: |
95 (77) |
| La presión máxima admisible (Mpa) |
1.2 |
| Presión de trabajo (Mpa) |
0.7 |
| Diámetro del cilindro (mm) |
80 |
| La velocidad de marcha del pistón ((mm) |
100 |
| Bomba de aceite |
| Tipo de bomba de aceite |
YBC-20/125 y sus componentes |
| Presión nominal (Mpa) |
12.5 |
| Flujo nominal ((ml/r) |
20 |
| Velocidad nominal ((r/min) |
800 a 2500 años |
| Motor o motor de diésel |
| Motor diésel |
1110 |
| Potencia nominal (KW) |
16.2 |
| Velocidad nominal (r/min) |
2200 |
| Presión nominal (Mpa) |
12.5 |
| Tipo de motor |
Y160M - 4 |
| Potencia nominal (KW) |
11 |
| Velocidad nominal (r/min) |
1460 |
Características del producto
A.53*59 rod de perforación adoptada, alta rigidez y fuerte par de entrega.
La máquina está equipada con tecnología patentada nacional---embranaje cónico, con características de fuerte par de transmisión, fácil operación y libre de mantenimiento.
B. Para el cabrestante, utilizamos un gran módulo de engranaje planetario y añadimos un marco de apoyo, aumentando enormemente la capacidad de elevación y frenado del cabrestante.
Los husillos verticales C están fijados por cuatro grupos de rodamientos para garantizar que la máquina giratoria sea lo suficientemente rígida para la capa de grava y otras condiciones geológicas complejas.
D. equipar con la bomba de lodo de caudal de 160L/min para ahorrar costes y también hacer que la máquina sea compacta, móvil y ligera.
Aplicación del producto
1- Construcción de perforaciones de los proyectos, por ejemplo, prospección, investigación geotécnica, ferrocarril, carretera, puerto, puente,
conservación del agua y energía hidroeléctrica, túneles, pozos, construcción industrial y civil;
2- Exploración minera de núcleo, o exploración;
3. Perforación de pozos de agua de pequeño diámetro;
4. Instalación de tuberías geotérmicas para bombas de calor;
5- Perforación de agujeros de pequeño diámetro.
¿El desgaste es el asiento de rodamiento más común en los accesorios de perforación hidráulica?
El método conservador generalmente adopta el mecanizado después de la superficie para la reparación, y la superficie hará que la apariencia de las piezas alcance una temperatura muy alta, causando deformaciones o grietas de las piezas,y obtener el tamaño a través del mecanizado prolongará en gran medida el tiempo de inactividadPor lo tanto, los materiales compuestos de polímero deben utilizarse para la reparación in situ, que no tiene ni efecto térmico ni espesor de reparación limitado.La resistencia a la abrasión del producto y la concesión que los materiales metálicos no tienen puede garantizar el contacto y la cooperación del 100% de las piezas reparadas, reducir el impacto y las vibraciones del equipo y evitar el desgaste.
