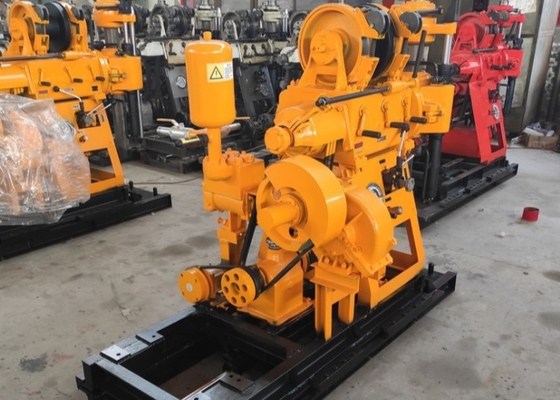

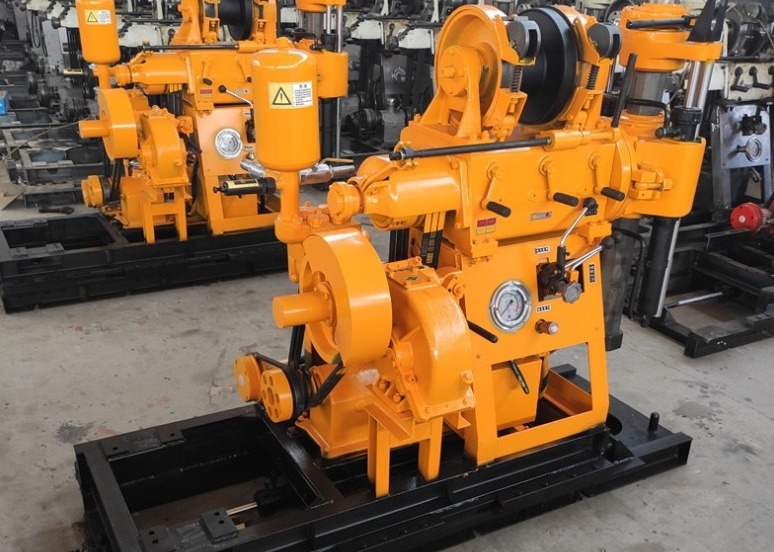

Máquina de perforación de prueba de suelo XY-1A personalizada de alta velocidad de perforación OEM
Máquina de perforación de prueba de suelo XY-1AIntroducción
La plataforma de perforación Xy-1a es una plataforma de perforación portátil de alta velocidad con alimentación a presión de aceite.La bomba de agua y el motor diesel están instalados en la misma base.Es un equipo avanzado, robusto y eficiente diseñado para una variedad de aplicaciones de análisis de suelo.haciendo que sea una herramienta esencial para los ingenieros geotécnicos, consultores ambientales y profesionales de la construcción que participan en la evaluación y análisis de las propiedades del suelo para diversos proyectos.Esta máquina es adecuada para obtener muestras de suelo claras y no contaminadas., garantizando resultados precisos de las pruebas.
Datos técnicos de la máquina de perforación de prueba de suelo XY-1A
|
Datos técnicos de XY-1A
|
|
Información detallada de la perforación
|
Cabeza giratoria
|
|
Profundidad de perforación
|
No más de 150 m
|
Velocidad del husillo
|
1010,790,470,295,140 (r/min)
|
|
Diámetro del agujero
|
No más de 150 m
|
Trazado del husillo
|
450 kilómetros
|
|
Diámetro de la varilla de perforación
|
42.50 mm
|
Pulsado hacia abajo por el eje
|
Max.15KN
|
|
Rango de ángulos
|
90 a 75
|
Capacidad de elevación del husillo
|
25KN como máximo
|
|
Bomba de aceite
|
Bomba de agua
|
|
Modelo
|
YBC-12/125
|
Modelo
|
Pampas de pistón de acción única de recubrimiento horizontal
|
|
Presión nominal
|
12.5Mpa
|
Presión de trabajo
|
No más de 1,25 MPa
|
|
Velocidad de flujo
|
8 ml por día
|
|
|
|
Velocidad nominal
|
Se aplicarán las siguientes medidas:
|
|
|
|
El elevador
|
Potencia (diésel)
|
|
Capacidad de elevación máxima
|
15KN
|
Modelo (motor diésel)
|
1105
|
|
Revolución del tambor de elevación
|
121,76,36 ((r/min)
|
Potencia nominal
|
18 kW
|
|
Diámetro del tambor
|
de una longitud igual o superior a 140 mm
|
Velocidad nominal
|
2200 r/m
|
|
Peso
|
Alrededor de 600 kg
|
|
El tamaño
|
1620*970*1560 mm
|
Máquina de perforación de prueba de suelo XY-1AVentajas
1Tiene un mecanismo de alimentación a presión de aceite, que mejora la eficiencia de la perforación y reduce la intensidad de trabajo de los trabajadores.
2La plataforma de perforación está equipada con un mecanismo de sujeción de abrazadera de bolas superior y un tubo de perforación activo hexagonal, que puede invertir la varilla sin parar, con alta eficiencia de trabajo, seguridad y fiabilidad.
3Está equipado con un manómetro de presión de fondo del agujero para indicar la presión, de modo que pueda controlar la situación en el agujero.
4El mango está centralizado y fácil de operar.
5La plataforma de perforación tiene una estructura compacta, un pequeño volumen, un peso ligero, un fácil desmontaje y manejo, y es adecuada para trabajar en zonas llanas y montañosas.
Máquina de perforación de prueba de suelo XY-1A Principales aplicaciones
1La plataforma de perforación es aplicable a la inspección general y la exploración de depósitos sólidos, la inspección geológica de ingeniería y otros pozos de perforación, así como varios agujeros de inspección de estructuras de hormigón.
2De acuerdo con las diferentes estructuras geológicas, se pueden seleccionar trozos de diamante, aleación y acero para la perforación.
3Cuando el agujero final es de 75 mm y 46 mm, respectivamente, la profundidad nominal de perforación es de 100 m y 180 m, respectivamente.y el diámetro de apertura permitido es de 150 mm.
