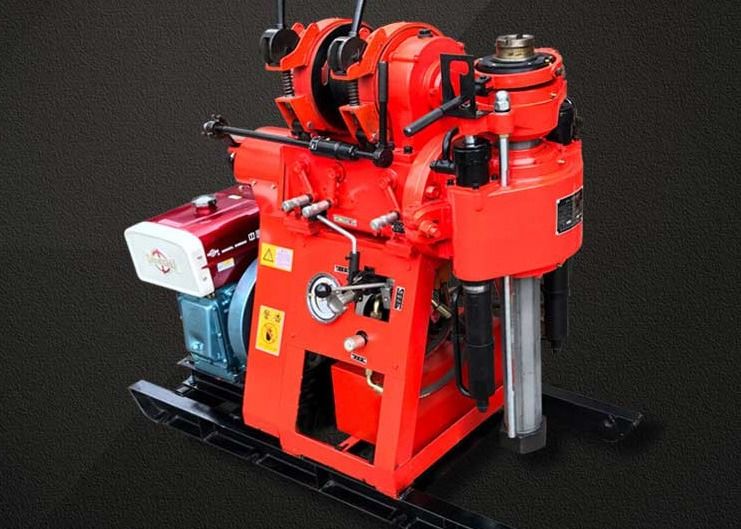

Excavadora de pozo de agua pequeño de 150 m Excavadora de pozo de agua XY-1A
Breve introducción del equipo de perforación
La plataforma de perforación de pozos de agua Xy-1a está diseñada sobre la base de la plataforma de perforación XY-1. Es una especie de plataforma de perforación portátil de alta velocidad con alimentación a presión de aceite.
Aplicación y aplicación del equipo de perforación de pozos de agua
1Se utiliza principalmente para la exploración geológica general y de ingeniería de depósitos de mineral sólido, así como para los agujeros de inspección de varias estructuras de hormigón.
2Las piezas de diamantes, aleaciones y granos de acero pueden seleccionarse para la perforación de acuerdo con diferentes formaciones.
3Cuando el diámetro del agujero final sea de 75 mm y 46 mm, la profundidad nominal de perforación será de 100 m y 180 m, respectivamente, y la profundidad máxima no excederá del 110% de la profundidad de cada plataforma de perforación.El diámetro nominal de apertura es de 110 mm, y el diámetro de apertura máximo permitido es de 150 mm.
Parámetros del equipo de perforación de pozos de agua
| |
| - ¿Qué es eso? |
Cabeza giratoria |
|
Profundidad de perforación
|
No más de 150 m |
Velocidad del husillo
|
1010,790,470,295,140 (r/min) |
|
Diámetro del agujero
|
No más de 150 m |
Trazado del husillo |
450 kilómetros |
| Diámetro de la varilla de perforación |
42.50 mm |
Pulsado hacia abajo por el eje |
Max.15KN |
| Rango de ángulos |
90 a 75 |
Capacidad de elevación del husillo |
25KN como máximo |
| Bomba de aceite |
Bomba de agua |
| Modelo |
YBC-12/125 |
Modelo |
Pampas de pistón de acción única de recubrimiento horizontal |
| Presión nominal |
12.5Mpa |
Presión de trabajo |
No más de 1,25 MPa |
| Velocidad de flujo |
8 ml por día |
|
|
| Velocidad nominal |
Se aplicarán las siguientes medidas: |
|
|
| El elevador |
Potencia (diésel) |
| Capacidad de elevación máxima |
15KN |
Modelo (motor diésel)) |
1105 |
| Revolución del tambor de elevación |
121,76,36 ((r/min)
|
Potencia nominal |
18 kW |
| Diámetro del tambor |
de una longitud igual o superior a 140 mm |
Velocidad nominal |
2200 r/m |
| Peso |
Alrededor de 600 kg |
| El tamaño |
1620*970*1560 mm |
Características del equipo de perforación de pozos de agua
1Tiene un mecanismo de alimentación por presión de aceite para mejorar la eficiencia de la perforación y reducir la intensidad de trabajo de los trabajadores.
2La plataforma de perforación está equipada con un mecanismo de sujeción de bolas y una tubería hexagonal de perforación activa, que puede realizar la inversión de varillas sin detener la máquina, con una alta eficiencia de trabajo,funcionamiento conveniente, seguridad y fiabilidad.
3Está equipado con un manómetro de baja presión para indicar la presión, de modo que pueda controlar la situación en el agujero.
4El mango está centralizado y fácil de operar.
5La plataforma de perforación es de estructura compacta, de tamaño reducido, de peso ligero, resistente a la descomposición, fácil de trasladar y adecuada para trabajar en zonas llanas o montañosas.
